布料器(又称气密箱)适用于无料钟炉顶装料设备中,安装在高炉炉头处的炉顶钢圈上,起挂装布料溜槽并驱动其旋转和倾动,实现环形、螺旋、定点、扇形、中心加焦等形式布料的作用。
首页    炼铁系统    无料钟炉顶    布料器
布料器

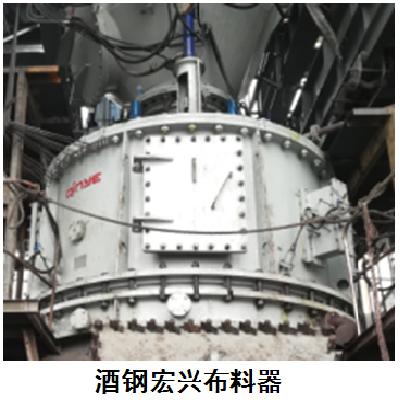

布料器400×400-酒钢宏兴布料器400×400

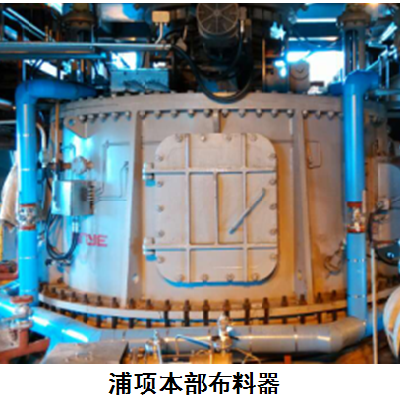

布料器400×400-浦项本部布料器400×400

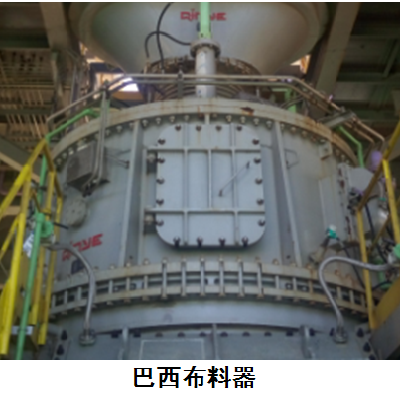

布料器400×400-巴西布料器400×400

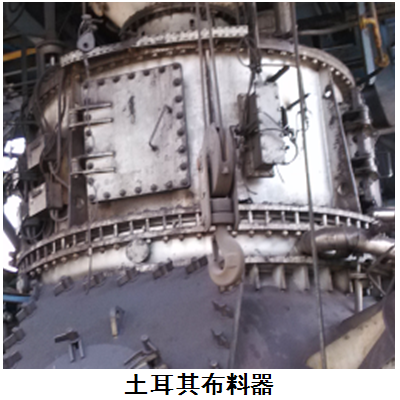

布料器400×400-土耳其布料器400×400

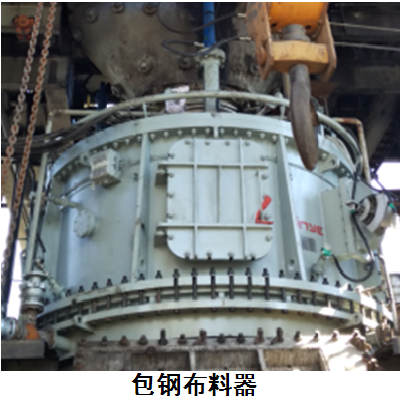

布料器400×400-包钢布料器400×400
布料器400×400-八钢布料器400×400

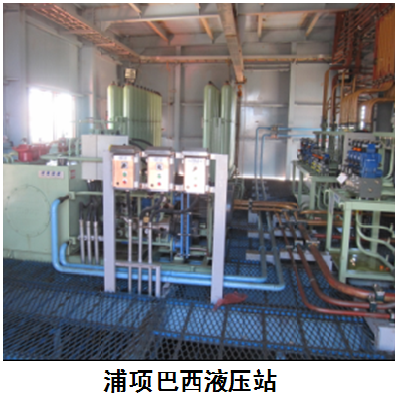

浦项巴西液压站400×400B

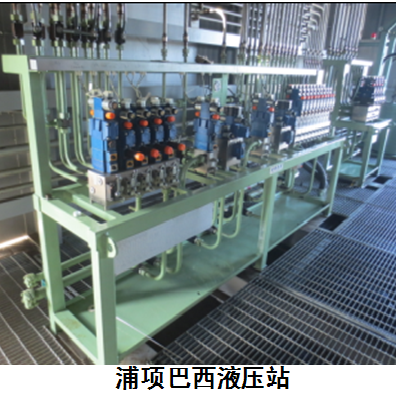

浦项巴西液压站400×400A

布料器

特征参数:

    1、旋转速度:0~12rpm无极调速,推荐常规速度8rpm;

    2、倾动速度:0°~6°/s可调,定位精度±0.1°,推荐常规速度3°/s ;

    3、倾动角度范围:0~50°,推荐常规工作角度:5~45°;

    4、溜槽检修更换角度:30 °~45°,溜槽拆装便捷;

    5、常规采用氮气密封和循环水冷却,密封性和抗高温性能更好,运行稳定可靠,易于维护管理。



功能:

为布料溜槽的旋转和倾动提供动力,使之完成布料功能(环形、螺旋、定点、扇形、中心加焦)。







产品详情

  • 规格(中心喉管公称通径DN,mm)
    500~800
  • 工作压力(MPa)
    高炉顶压,≤ 0.33
  • 工作温度(℃)
    高炉顶温,正常150~350,异常600(一年小于20次,每次不超过1小时),最高900(一年小于5次,每次不超过10分钟)
  • 溜槽倾动范围(°)
    0~50
  • 溜槽倾动速度(°/s)
    正常0~3,最大6
  • 溜槽倾动精度(°)
    ±0.1
  • 溜槽旋转速度(rpm)
    变频0~12,正常8
